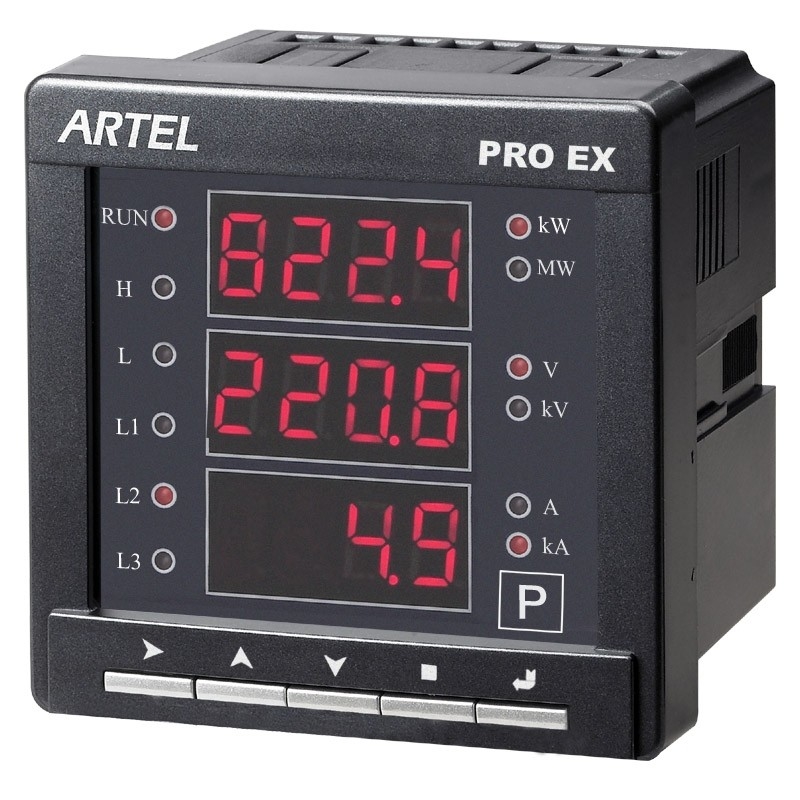

Einphasig-digitale Anzeigegeräte Wechselstroms, Digital-Platten-Berg-Voltmeter

1. Profil

EX Prodigitales Anzeigegerät ist ein intelligentes Instrument, das mit Modularbauweise der Digitalanzeige, Analogergebnis, RS485, über Grenzwarnungsaufzeichnung und Relaisausgabe integriert hat. Das Instrument erfüllt GB/T13978-2008, GB/T 13850-1998 Standard, Standard GB/T 17626.5-2008, IEC1010 und EN61010.

2. Technische Daten

Verbindung: 3P3W, 3P4W

Eingangsspannung: 57.7~600VAC

Eingangsstrom: 0~5A

Pint-Bereich: 0.1~6500

Ct-Bereich: 0.1~6500

Anzeigenstrecke: 0-9999MW

3. Bauschaltplan

Fig.6 EX PROP53/Q53/S52 3P4W

Anmerkung: Wenn es 3P3W ist, kann Linie N nicht angeschlossen werden. Anschluss 7# (N) wird mit Anschluss 9# kurzgeschlossen

(L2) und

Phasenstrom B (I2) kann angeschlossen werden oder nicht.

4. Andere Parameter:

Operationstemperatur: -10℃~55℃

Operations-Feuchtigkeit: ≤ 95% (kondensationsfrei)

Lagertemperatur: -40℃~85℃;

Speicherfeuchtigkeit: ≤ 95%

Maßgröße: EX53: 96*96*76mm

Installation: Plattenmontage.

Größe der Installation EX53: 91*91mm
