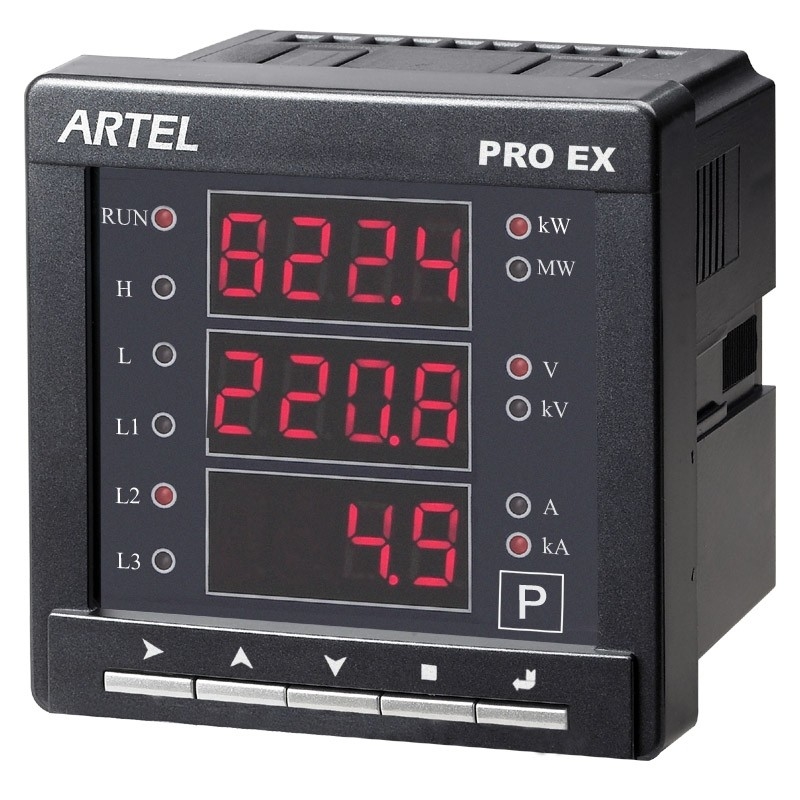

3 Phasen-digitale Anzeigegeräte

1. Technische Daten

Verbindung: 3P3W, 3P4W

Eingangsspannung: 57.7~600VAC

Pint-Bereich: 0.1~6500

Frequenz: 50/60Hz

Anzeigenstrecke: 0~9999kV

2. Profil

EX Prodigitales Anzeigegerät ist ein intelligentes Instrument, das mit Modularbauweise der Digitalanzeige, Analogergebnis, RS485, über Grenzwarnungsaufzeichnung und Relaisausgabe integriert hat. Das Instrument erfüllt GB/T13978-2008, GB/T 13850-1998 Standard, Standard GB/T 17626.5-2008, IEC1010 und EN61010.

3. Bauschaltplan

EX Prou53 3P4W

Anmerkung: Wenn es 3P3W ist, kann Linie N nicht angeschlossen werden und Anschluss 7# (N) wird mit Anschluss kurzgeschlossen

9# (L2)

4. Andere Parameter:

Operationstemperatur: -10℃~55℃

Operations-Feuchtigkeit: ≤ 95% (kondensationsfrei)

Lagertemperatur: -40℃~85℃;

Speicherfeuchtigkeit: ≤ 95%

Maßgröße: EX53: 96*96*76mm

Installation: Plattenmontage.

Größe der Installation EX53: 91*91mm
