Intelligentes Niederspannungs-Motorschutz-Staffel-Stromzähler-Testgerät

Intelligentes Niederspannungs-Motorschutz-Staffel-Stromzähler-Testgerät

Profil

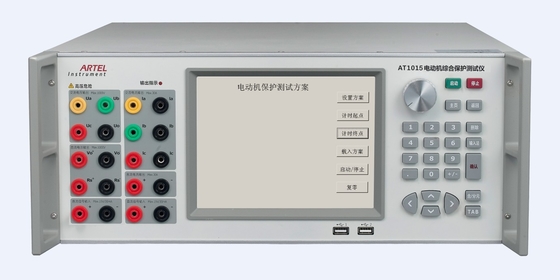

AT1015 ist für die Produktion und die Kalibrierung des industriellen und Bergbauunternehmens und des niedrigen passend

Spannungsbewegungsschutzhersteller.

Hauptfunktion

Stützen Sie verschiedene Tests des Niederspannungsbewegungsschutzes.

Geben Sie 2. ~63rd-Harmonik aus.

Hauptmerkmale:

Hohe Stabilität, niedrige Verzerrung;

Kalibrieren Sie die Maßfunktionen des Niederspannungsbewegungsschutzes, einschließlich Spannung, Strom, Active u.

Blindleistung, Energiefaktor, Frequenz, Analogeingabe und Ertrag.

Kalibrieren Sie die schützenden Funktionen des Bewegungsschutzes und unter Spannungsschutz, über Strom umfassen

Schutz, schließend an die Erdung des gegenwärtigen Schutzes des Durchsickerns, DER Pint-Trennung und des Motorschutzes an

Ausführungszeit;

Ausgerüstet mit RS-232, kann Ethernet-Schnittstelle, AT1015 PC-Steuerung stützen;

Verständigen Sie sich mit Niederspannungsbewegungsschutz durch RS-232/485;

Fertigen Sie besonders an und entwickeln Sie das automatisch Anpassungs- und Kalibrierungssystem des Niederspannungsmotors

Schutz;

Selbstschutz, Fehlersuche für Ertragüberlastung, Spannungskurzschluß alarmierend und anzeigen und

Gegenwärtiger Offenstromkreis;

Automatisch ermitteln Sie und bestimmen Sie Störungen und Warnung;

Entfernt online aktualisierend, erzielen Sie leicht die Software-Aktualisierung;

Stützen Sie die Kalibrierung durch userself.

Technische Spezifikation

Wechselspannungsertrag

Strecke: 100V, 220V, 380V, 660V;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG oder 10%RG;

Stabilität: 0.01%/2min;

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: 25VA jede Phase (widerstrebende Last);

Genauigkeit: 0.1%RG;

Stromabgabe Wechselstroms

Strecke: 1A, 5A, 30A;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG oder 10%RG;

Stabilität: 0.02%/2min;

Verzerrung: ≤0.2% (Nicht-kapazitive Last);

Ertraghöchstlast: 30VA;

Maßgenauigkeit: 0.1%RG;

Leistungsabgabe

Leistungsabgabestabilität: 0.02%/2min;

Aktive, reagierende Leistungsmessungsgenauigkeit: 0.1%RG;

Phasenertrag

ErtragEinstellbereich: 0°~360°;

Ertraganpassungsentschließung: 10°, 1°, 0.1°, 0.01° für Wahl;

Entschließung: 0.01°;

Genauigkeit: 0.05°.

Energiefaktorertrag

Einstellbereich: -1 | 0 | +1;

Maßentschließung: 0,001;

Genauigkeit: 0,005;

Frequenzausgang

Einstellbereich: 40Hz ~70Hz;

Ertraganpassungsentschließung: 1Hz, 0.1Hz, 0.01Hz oder 0.001Hz.

Entschließung: 0.001Hz;

Genauigkeit: 0,002 Hz.

Harmonische Einstellung

Harmonischer Auftrag: 2. ~63rd;

Harmonischer Umfang: 0~40%;

Harmonischer Winkel: 0°~359.99°;

Gesetzter Fehler der Harmonik: 2. ~31st: ≤±0.1%; 32. ~63rd≤±0.2%;

Energiefehlermaß

Grundlegende Fehlergrenze der aktiven Energie:

±0.05%RD (Spannung 15V~660V, gegenwärtiges 0.05A~36A, PF≥0.5);

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Grundlegende Fehlergrenze der Blindenergie:

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.05A~36A, PF≥0.5);

±0.2%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Gleichspannungsertrag

Strecke: 10V;

Einstellbereich: (0~120) %RG;

Anpassungsentschließung: 1%RG, 10%RG;

Stabilität: 0.02%/2min (Klasse 0,1);

Verzerrung: ≤0.2% (Nicht-kapazitive Last);

Ertraglast: ≥10mA;

Genauigkeit: 0.1%RG;

Kräuselungsumfang: ≤1%RG;

Stromabgabe DCs

Strecke: 50mA;

Einstellbereich: (0~120) %RG;

Anpassungsentschließung: 1%RG, 10%RG;

Stabilität: 0.02%/2min;

Ertraglast: 0.75VA;

Genauigkeit: 0.1%RG;

Kräuselungsumfang: nicht mehr als 1%;

DC-Eingangsspannungsmaß

Strecke: ±10V;

Messbereich: (0~150) %RG;

Grundlegende Fehlergrenze: ± 0.1%RG

KräuselungsMessfehler: ± (5%. + 0,1%), RD beziehen sich auf Kräuselungsmesswert;

Entschließung: 0.01%RG;

DC-Eingangsstrommaß

Strecke: ±20mA;

Messbereich: (0~150) %RG;

Grundlegende Fehlergrenze: ± 0.1%RG

KräuselungsMessfehler: ± (5%. + 0,1%), RD beziehen sich auf Kräuselungsmesswert;

Entschließung: 0.01%RG;

DI-/DOinput/output

2 DI input, 2 geben aus;

Allgemeine Parameter

Stromversorgung: 90~265VAC/DC

Frequenz: 50Hz~60Hz

Verbrauch: 50VA~1000VA

Umweltzustand: 20℃~30℃, Verwandter humidity≤85%

Speicherumwelt: -20℃~50℃

Größe: 600mm (L) × 440mm (W) × 176mm (H)

Gewicht: 28Kg
