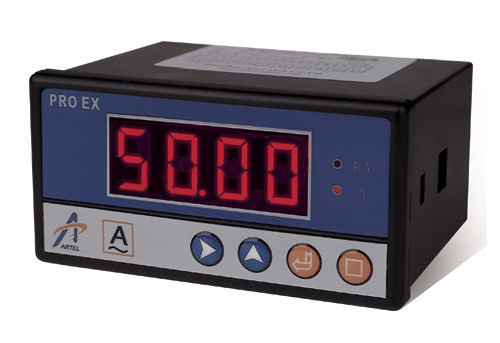

Elektrische Sicherheit der Gleichspannungs-digitalen Anzeigegeräte/Vielfachmessgerät

1. Profil

EX Prodigitales Anzeigegerät ist ein intelligentes Instrument, das mit Modularbauweise der Digitalanzeige, Analogergebnis, RS485, über Grenzwarnungsaufzeichnung und Relaisausgabe integriert hat. Das Instrument erfüllt GB/T13978-2008, GB/T 13850-1998 Standard, Standard GB/T 17626.5-2008, IEC1010 und EN61010.

2. Technische Daten

Verbindung: Einphasiges

Input: 57,7~ 600VDC

Anzeigenstrecke: 0-9999V

3. Betriebsprinzipdiagramm

4. Bauschaltplan

EX DU51 Probauschaltplan

5. Andere Parameter

Operationstemperatur: -10℃~55℃;

Operations-Feuchtigkeit: ≤ 95% (kondensationsfrei)

Lagertemperatur: -40℃~85℃;

Speicherfeuchtigkeit: ≤ 95%

Maßgröße: EX51: 48*96*76mm

Installation: Plattenmontage.

Größe der Installation EX51: 46*94mm
