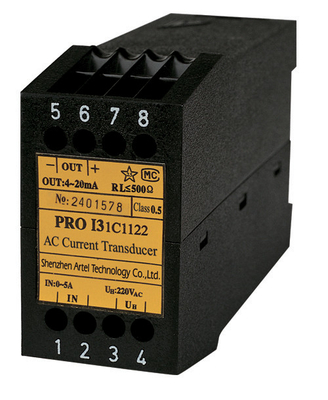

1. Produkt-Beschreibung

Pro-Reihen-Wandler für elektrische Quantitäten, grundlegende Geräte für Prozessautomatisierung. Alle unsere Instrumente erfüllen höchst wichtige Anforderungen und Regelungen hinsichtlich der elektromagnetischen Kompatibilität und der sicheren Isolierung (Standard IEC688-1992 und Standard GB/T 13850-1998). Die Geräte sind in Übereinstimmung mit Qualitätssicherungssystem ISO 9001 entwickelt worden, hergestellt worden und geprüft worden.

2. Technische Spezifikation

Genauigkeit: Class0.2, 0,5

Zusätzliche Stromversorgung: 85V~265VDC/AC 24V~80VDC/AC

Stabilität: Jährliche Änderungs-Rate ≤±0.2%

Eingegebene Überlastbarkeit:

Ununterbrochene Überlastbarkeit ≤1.5 X

Vorübergehende Überlastbarkeits-Spannung Limit≤3X gegenwärtiges Limit≤30X

Ertrag:

Konstanter Spannungs-Ertrag, Belastungswiderstand    Rext≥250Ω

Konstante Stromabgabe, Belastungswiderstand    Rext≤500Ω

Wechselnde Welle: ≤18mV (Spitze-Spitze)

Antwortzeit: ≤300ms

Zündspannung: ≤2.5kV

Betriebstemperatur: -10℃~+55℃

Lagertemperatur: -40℃~+85℃

Relative Luftfeuchtigkeit des Jahresmittels: ≤90%RH

Installation: LÄRM 35mm Schiene

Größe: 35mm×69mm×110mm

Garantie-Zeitraum: 2 Jahre

3. technische Daten

Input: 0~100V/0~120V/0~220V/0~380V/0~500V/0~600V

Ertrag: 4~20mA, 4~20mA (2-drahtig), 0~20mA, 0~10mA, 0~1mA, 0~5V, 0~10V, 0-1V

4. Verdrahten

PRO-U31 Bauschaltplan

„HERAUS“ Ertrag in der Korrespondenz

„HEREIN“    Eingangsstrom-Variablen

„UH“    Zusätzliche Stromversorgung

Anmerkung: 2-drahtiger Wandler kann Stromversorgung 24VDC und 4-20mA Ausgangssignal gerade vorwählen zusätzliche.

PRO-Bauschaltplan U32 2in1

MA, UC:   Eingangsspannungs-Variablen

UH:            Zusätzliche Stromversorgung

OA+, OC+:    Anode des Ertrages in der Korrespondenz zu MA, UC

OA, OC:   Kathode des Ertrages in der Korrespondenz zu MA, UC

PRO-Bauschaltplan U33 3in1

MA, UB, UC:   Eingangsspannungs-Variablen

UH:          Zusätzliche Stromversorgung

OA, OB, OC:  Ertrag in der Korrespondenz zu MA, UB, UC

COM:        Allgemeiner Anschluss
