Hochspannungsmeter-Testgerät-Standardquellenergie-Qualitäts-Analyse

Hochspannungsmeter-Testgerät-Standardquellenergie-Qualitäts-Analyse

Profil

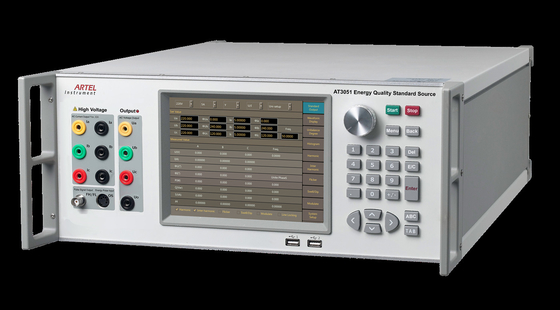

AT3051 ist für die Maßabteilung der Forschungsinstitution, Stromnetzgesellschaft passend,

Eisenbahn, großes industrielles und Bergbauunternehmen und nationale Maßinstitution auf allen Niveaus.

Hauptfunktion

Bieten Sie Sinus des Standardquellniveaus oder der verschiedenen Verzerrungssignale an;

Stützen Sie die qualitative und quantitative Kalibrierung von verschiedenen Energiequalitätsanalysatoren, Spg. Kontrollempfänger,

flickermeter, Energiequalitätsrecorder.

Geben Sie 2. ~63rd-Harmonik aus.

Hauptmerkmale

8-Zoll-Farbtouch Screen, schließen freundliches an, einfach zu benützen.

Adopt brachte datenverarbeitende Technologie DSP, kann verschiedene unregelmäßige Wellenformen, wie synthetisieren voran

Harmonik, Interharmonik, Aufflackern, Schwellen, Bäder, etc.;

Ausgerüstet mit RS232-, Ethernet- und WiFi-Schnittstelle, AT3051 kann jeder Stützinselbetrieb,

PC-Steuerung oder handliche drahtlose Terminalsteuerung;

Verständigen Sie sich mit geprüftem Meter durch RS-232/485 und Ethernet;

Berechnen Sie automatisch den Fehler des Meters und des Wandlers, und die in Verbindung stehenden Daten können durch herunterladen werden

U-Scheibe;

Der Selbstschutz, Überlastungsstandort für Ausrüstung alarmierend und anzeigend gab Überlastung, Spannungskurzschluß, gegenwärtiger Offenstromkreis aus;

Automatisch ermitteln Sie, bestimmen Sie und alarmieren Sie für Ausfall;

Entfernt online aktualisierend, erzielen Sie leicht die Software-Aktualisierung;

Stützen Sie die Kalibrierung durch userself.

Technische Spezifikation

Wechselspannungsertrag

Strecke: 50V, 100V, 220V;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsgrad: 0.01%RG, 0.1%RG, 1%RG, 10%RG für Wahl;

Stabilität: 0.01%/2min;

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: 25VA jede Phase;

Genauigkeit: 0.05%RG;

Stromabgabe Wechselstroms

Strecke: 1A, 2A, 5A, 10A;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG oder 10%RG;

Stabilität: 0.01%/2min;

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: 25VA jede Phase

Maßgenauigkeit: 0.05%RG;

Leistungsabgabe

Leistungsabgabestabilität: 0.01%/2min;

Wirkleistung und reagierende Leistungsmessungsgenauigkeit: 0.05%RG;

Phasenwinkelertrag

ErtragEinstellbereich: 0°~360°;

Ertraganpassungsentschließung: 10°, 1°, 0.1° oder 0.01°.

Entschließung: 0.01°;

Genauigkeit: 0.05°.

Energiefaktorertrag

Einstellbereich: -1,0000 | 0,0000 | +1,0000;

Maßentschließung: 0,0001;

Genauigkeit: 0,0005;

Grundlegender Frequenzausgang

Einstellbereich: 40Hz ~70Hz;

Ertraganpassungsentschließung: 1Hz, 0.1Hz, 0.01Hz oder 0.001Hz.

Minimale Entschließung: 0.001Hz;

Genauigkeit: 0,002 Hz.

Dreiphasenspannung/gegenwärtige Symmetrie und Phasenwinkelsymmetrie

Spannung/gegenwärtige Symmetrie: ≤0.1%;

Phasensymmetrie: 0.05°;

Harmonische Einstellung

Harmonischer Auftrag: 2. ~63rd;

Harmonischer Inhalt: 0~40%;

Harmonischer Phasenwinkel: 0°~359.99°;

Harmonische Phaseneinrichtungsentschließung: 0.01°;

Harmonische Spannungsgenauigkeit: wenn Uh≥1%Un, 2% Uh; wenn Uh<1>

Harmonische gegenwärtige Genauigkeit: wenn Uh≥1%Un, 2% Uh; wenn Uh<1>

Inter-Harmonik Einstellung

Frequenzbereich: 16Hz~9kHz;

Frequenzgenauigkeit: 0,05%;

Inter-Harmonik Frequenz-Einrichtungsentschließung: 0.1Hz;

Inter-Harmonik Inhalt: 0~30%;

Inter-Harmonik Umfangsgenauigkeit: 5%;

Ertragaufflackernwert (Pst)

Einrichtungsstrecke: Gründen Sie das ±30% (60% ΔV/V) der Spannung oder des Stroms innerhalb des Bereiches;

Pst-Anzeichengenauigkeit (220V~240V oder 115V~125V): 1%;

Wellenform: Rechteckwelle-, Rechteckschwingungs- oder Sinuswelle;

Aufgabenverhältnis (wenn die Welle) rechteckig ist: 0,01 % | 99,99 %;

ModulationsFrequenzbereich: 0.0008Hz | 40Hz;

Schwellen/Bad

Triggerinputverzögerung (Anfangsverzögerung): 0~60s;

Schwellen-/Baddauer (fahren Sie) fort: 1ms~60s;

Maximale Umfangsbäder (plötzliche Änderungen an): 0%;

Maximales Umfangsschwellen (plötzliche Änderungen an): 140%;

Zeitraum der Rampe in der Rampe heraus: 0.1ms ~30s;

Triggerertragverzögerung: 0~60s;

Energiefehlermaß

Aktive Energiegenauigkeit: 0.05%. (PF≥0.5);

Blindenergiegenauigkeit: 0.1%. (PF≥0.5);

Allgemeine Parameter

Stromversorgung: 90~265VAC, 110VDC~370VDC

Frequenz: 50Hz~60Hz

Verbrauch: 50VA~1000VA

Umwelt-Zustand: 20℃~30℃, Verwandter humidity≤85%

Speicherumwelt: -20℃~50℃

Größe: 600mm (L) × 440mm (W) × 176mm (H)

Gewicht: 28Kg
