Kanal-programmierbare Aufnahme des Motorschutz-380VAC des Relais-11
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Markieren: | Überlastschutzrelais,Motorschutzstromkreis |
||
|---|---|---|---|

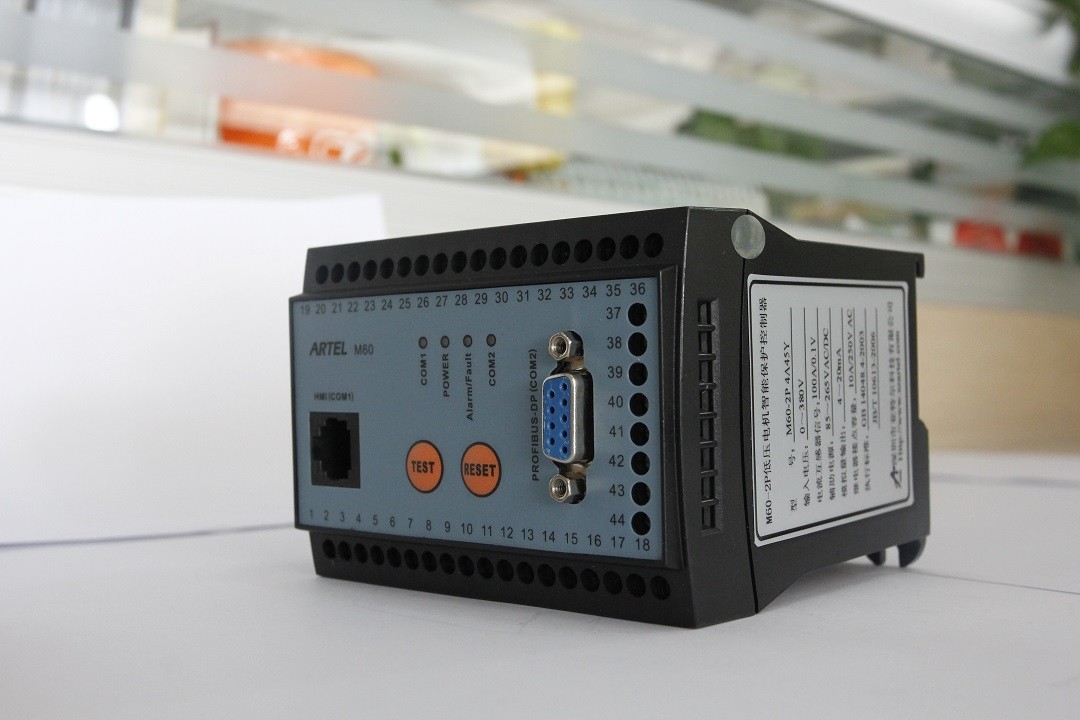

Kanal-programmierbare Aufnahme des Motorschutz-380VAC des Relais-11
Profil
Prüfer des Schutzes M60 ist entworfen, um komplette Schutze und Kontrollen des Schwachstromasynchronmotors und zunehmenden des Sicherheitsmotors zur Verfügung zu stellen, die unter 800A, 50Hz, 380VAC veranschlagt wird. M60 misst die elektrischen Parameter von Motoren, betreibt und steuert die Motoren, und ausgerüstet mit der Geschichtsrekordmanagement- und Fernkommunikationsfunktion.
Portfolio der Produkte M60: Standard-M60-1S und M60-3S, populäres M60-2M und integriertes M60-2P. Mit verschiedener Infrastruktur, Installation und Funktionen können diese vier Arten von Schutzprüfern verschiedene Bedingungen von Kunden im Schwachstromschutzbereich erfüllen.
Eigenschaften
Vielzahl der Produktpalette, zum des Bedarfs der Kunden zu entsprechen
Die Aufnahmefunktion, zum von sofortigen Daten vor und nach den Störungen für Fehleranalyse zu notieren beabsichtigen
Flexibler Schutz arbeitet die Konfiguration, zum des Safes und des Dauerbetriebs sicherzustellen
Automatische Software- und Hardware-Inspektion, zum der Stabilität und der Zuverlässigkeit zu erhöhen
Fern- oder lokale Operation auf Parametern Einrichtung, Motorstart, Halt und Zurückstellen
Entdeckung auf dem Motorstartstatus automatisch, zum von Funktionsstörung zu vermeiden
Konfiguriert mit großer LCD-Platte für den Vor-Ort-Einsatz (optional)
Technische Spezifikation von M60-2P
Input (M60-2P)
Eingangsstrom: 1A, 6.3A, 25A, 100A, 250A, 500A, 800A
Eingangsspannung: 380VAC/50Hz
Digitaler entferntsignaleingang: 11 Kanäle (Trockenkontakt)
Ertrag (M60-2P)
RS-485 ausgegeben: 2 Kanäle
Analogergebnis: 2 Kanäle (4-20mA oder 0-5V)
Relaisausgabe: 6 Kanäle (Trockenkontakt)
Kontaktkapazität des Steuerausgangsrelais: 10A/250VAC
Kontaktkapazität des Warnungsausgangsrelais: 5A/250VAC
Maß-Aufzeichnung (M60-2P)
Genauigkeit: U, I, f-Klasse 0,5
Genauigkeit: cosΦ, P, q-Klasse 1
Genauigkeit: Ep-Klasse 2
Angesammelte Betriebszeit auf Aufzeichnung (Maximum): 65535 Stunden
Größe u. Gewicht: (M60-2P)
Installation (M60-2P): 35mm Lärmschiene, mit 4 zu stützen Bolzen M4 sich
Installation (CT): mit 4 zu stützen Bolzen M4 sich
Maßgröße (M60-2P): 82mmX100mmX106mm
Zugleitungsgröße: 76mmX61mmX28mm
Gewicht: 450g (nicht einschließlich CT)
Anmerkung: Die Größe und das Gewicht von CT wird durch Eingangsstrom entschieden.
Wiederanlaufsfunktion nach Spannungs-Schwankung (M60-2P)
Spannungsschwankung, Zeit gewährend: 0.1-25.5S
Wiederanlaufsverzögerungszeit: 0.1-25.5S
Zeitanpassungsschritt: 0.1S
Niederspannungseinrichtungsbereich: 80%-89%Ue
Umwelt:
Zusätzliche Stromversorgung: 85~265VAC/DC
Leistungsaufnahme: <8VA (M60-2P)
Operationstemperatur: -20℃ | +60℃
Lagertemperatur: -40℃ | +85℃
Operationsfeuchtigkeit: <90%RH
Speicherfeuchtigkeit: <95%RH
Schutz-Funktion:
|
Funktion |
Status |
Einzelteil |
Inhalt |
M60-1S |
M60-2S |
M60-2M |
M60-2P |
|
Über die Zeit hinaus Anfang Schutz |
Programmierbar |
Gewährte Startzeit |
0-80s |
Ja |
Ja |
Ja |
Ja |
|
Schutzmethode |
2 |
||||||
|
Kurzschluss Schutz |
Programmierbar |
Störungseinstellbereich |
4-12le |
Ja |
Ja |
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-0.5s |
||||||
|
Schutzmethode |
0, 2 |
||||||
|
Verschlossener Rotor Schutz |
Programmierbar |
Störungseinstellbereich |
200-950%le |
Ja |
Ja |
Ja |
Ja |
|
Warnender Einstellbereich |
150-255%le |
||||||
|
Durchführungsverzögerungszeit |
0.1-25.5s |
||||||
|
Schutzmethode |
0, 1, 2, 4 |
||||||
|
Underload Schutz |
Programmierbar |
Einstellbereich |
20-95%le |
Ja |
Ja |
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-60s |
||||||
|
Schutzmethode |
0, 1, 2, 3 |
||||||
|
Überlastung Schutz |
Programmierbar |
Einstellbereich |
105-150%le |
Ja |
Ja |
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-250s |
||||||
|
Schutzmethode |
0, 1, 2, 3, 4 |
||||||
|
Thermal vorbei Überlastung |
Muss |
Einstellbereich |
1-105%θb |
Ja |
Ja |
Ja |
Ja |
|
Schutzmethode |
4 |
||||||
|
tE Zeitschutz (Erhöhter Safty-Motor) |
Programmierbar |
tE Zeit |
1.0-15s |
Ja |
Ja |
Ja |
Ja |
|
Schutzmethode |
4 |
||||||
|
Ungleichgewichtschutz (Phasenausfall) |
Programmierbar |
Einstellbereich |
10%-60% |
Ja |
Ja |
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-30s |
||||||
|
Schutzmethode |
0, 2, 4 |
||||||
|
Über Energie Schutz |
Programmierbar |
Einstellbereich |
101-120%Pe |
|
|
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-200s |
||||||
|
Schutzmethode |
0, 1, 2, 3 |
||||||
|
Unter Energie Schutz |
Programmierbar |
Einstellbereich |
30-80%Pe |
|
|
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-200s |
||||||
|
Schutzmethode |
0, 1, 2, 3 |
||||||
|
Über Energie Faktorschutz |
Programmierbar |
Einstellbereich |
0.01-1.00 |
|
|
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-25.5s |
||||||
|
Schutzmethode |
0, 1, 2, 3 |
||||||
|
Unter Energie Faktorschutz |
Programmierbar |
Einstellbereich |
0.01-1.00 |
|
|
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-25.5s |
||||||
|
Schutzmethode |
0, 1, 2, 3 |
||||||
|
Phasenumkehr Schutz |
Porgrammable |
Durchführungsverzögerungszeit |
0.1-25.5s |
|
|
Ja |
Ja |
|
Schutzmethode |
0, 2 |
||||||
|
Unter Spannung Schutz |
Programmierbar |
Einstellbereich |
45-95%Ue |
|
|
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-200s |
||||||
|
Schutzmethode |
0, 1, 2, 3 |
||||||
|
Über Spannung Schutz |
Programmierbar |
Einstellbereich |
101-120%Ue |
|
|
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-200s |
||||||
|
Schutzmethode |
0, 1, 2, 3 |
||||||
|
Durchsickern-Strom Schutz |
Programmierbar |
Einstellbereich |
10-500mA |
|
|
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-5s |
||||||
|
Schutzmethode |
0, 1, 2 |
||||||
|
Hitze Schutz |
Programmierbar |
Durchführungsverzögerungszeit |
0.5s |
|
|
|
Ja |
|
Schutzmethode |
0, 2 |
||||||
|
Verriegelung Schutz |
Programmierbar |
Durchführungsverzögerungszeit |
0.1-60s |
Ja |
Ja |
Ja |
Ja |
|
Schutzmethode |
2 |
||||||
|
Verbindung zu Grund-protction |
Programmierbar |
Einstellbereich |
10-100%Ie |
Ja |
Ja |
Ja |
Ja |
|
Durchführungsverzögerungszeit |
0.1-5s |
||||||
|
Schutzmethode |
0, 2 |
|
|
M60-1S |
M60-3S |
M60-2M |
M60-2P |
|
Kontrollfunktion |
||||
|
Verweisen Sie Anfang |
|
|
|
|
|
Umkehrung des Anfangs |
|
|
|
|
|
Y-△Start |
|
|
|
|
|
Niederspannungsanfang |
|
|
|
|
|
Wiederanlaufsmotoren verursacht durch Spannungsschwankung |
|
|
|
|
|
Notstörungsertrag |
|
|
|
|
|
Einheimisches/Fernsteuerung des Anfangs, Halt |
|
|
|
|
|
Maßfunktion |
||||
|
Betriebsstrom |
|
|
|
|
|
Unausgeglichener Liquiditätsgrad |
|
|
|
|
|
Spannung, Frequenz, Energie, Energiefaktor, Durchsickernstrom |
|
|
 |
|
|
Nein von Kontaktdurchführungen |
|
|
|
|
|
Status von Kontakten |
|
|
|
|
|
Rekordfunktion |
||||
|
Spät 10 Anfangs-/Endaufzeichnung |
|
|
Uhr |
Uhr |
|
Spät Aufzeichnung mit 10 Warnungen |
Keine Uhr |
Keine Uhr |
Uhr |
Uhr |
|
Spät Aufzeichnung mit 10 Reisen |
Keine Uhr |
Keine Uhr |
Uhr |
Uhr |
|
Spät 10 Wiederanlaufsrekord verursacht durch Spannungsschwankung |
|
|
Uhr |
Uhr |
|
Max. und min. Parameteraufzeichnungen in der Schutzdurchführung |
|
|
|
|
|
Angesammelte Betriebszeit des Motors |
|
|
|
|
|
Kommunikations-Funktion |
||||
|
COM RS-485. Hafen |
|
|
|
|
|
Modbus-Protokoll |
|
|
|
|
|
Profibus-Protokoll |
|
|
|
|
Anmerkung:
M60-3S nimmt die gleiche Aufgabe, der M60-1S, außer dass M60-3S Einbauten CT hat, M60-1S hat Äußeres wahr
CT mit Input 5A.
