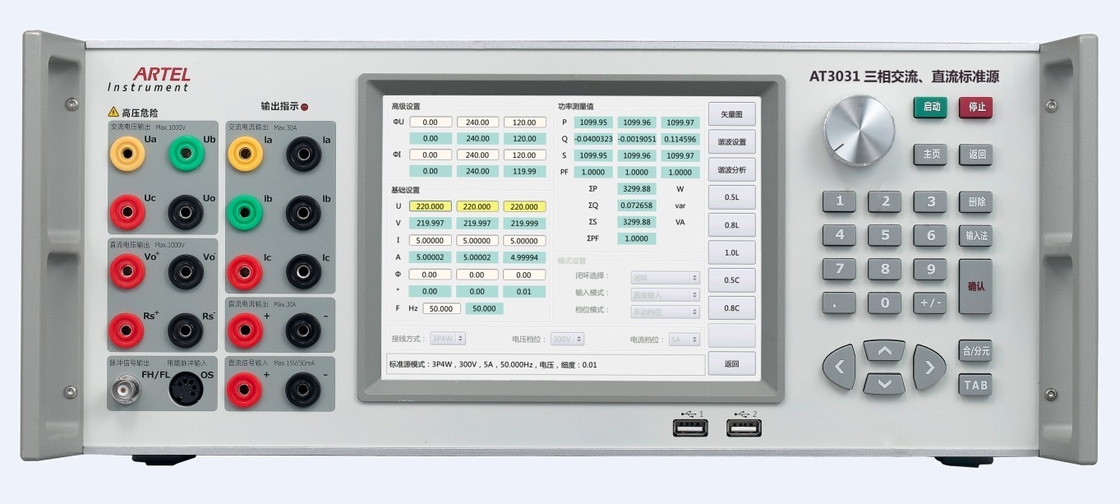

Wechselstrom-DC-Quellstromzähler-Prüfvorrichtungs-starke Entstörungsfähigkeit

Wechselstrom-DC-Quellstromzähler-Prüfvorrichtungs-starke Entstörungsfähigkeit

Hauptmerkmale:

1. Ausgerüstet mit RS232-, Ethernet- und WiFi-Schnittstelle, AT3031 kann jeder Stützinselbetrieb,
2. PC-Steuerung oder handliche drahtlose Terminalsteuerung;
3. Verständigen Sie sich mit geprüftem Meter durch RS485;
4. Fertigen Sie besonders an und entwickeln Sie das automatisch Anpassungs- und Kalibrierungssystem;
5. Der Selbstschutz, Überlastungsstandort für Ausrüstung alarmierend und anzeigend gab Überlastung, Spannungskurzschluß, gegenwärtiger Offenstromkreis aus;
6. Automatisch ermitteln Sie, bestimmen Sie und alarmieren Sie für Ausfall.
7. Entfernt online aktualisierend, erzielen Sie leicht die Software-Aktualisierung;
8. Stützen Sie die Kalibrierung durch userself.
9. Hohe Stabilität, niedrige Verzerrung;
10. 8-Zoll-Farbtouch Screen, schließen freundliches an, einfach zu benützen;

Hauptfunktion

Stützen Sie verschiedene Tests einschließlich die Anzeige des Meters, des digitalen Meters, des Energiemeters, des etc.

Geben Sie 2. ~63rd-Harmonik aus;

Schreiben Sie

AT3031C Dreiphasen-Wechselstrom, DC-Standardquelle, Klasse 0,05

AT3031B Dreiphasen-Wechselstrom, DC-Standardquelle, Klasse 0,1

Technische Spezifikation

Wechselspannungsertrag

Großer Spannungsertrag Wechselstroms

Strecke: (Phase A) 30V, 100V, 300V, 660V, 1000V;

(Phase B, C) 30V, 100V, 300V, 660V;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher; Teilen Sie A 1000V in Phasen ein: (0~100) %RG;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG für Wahl;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1);

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: 25VA jede Phase (widerstrebende Last);

Genauigkeit: 0.05%RG (0,05 Klasse), 0.1%RG (Klasse 0,1);

Kleiner Spannungsertrag Wechselstroms

Strecke: teilen Sie A in Phasen ein: 75mV, 300mV, 750mV, 3V, 7.5V;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG für Wahl;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1);

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: ≥ 25mA

Genauigkeit: 0.1%RG (Klasse 0,1);

Stromabgabe Wechselstroms

Strecke: teilen Sie A in Phasen ein: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Phase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG für Wahl;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1);

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: 25VA jede Phase (widerstrebende Last);

Maßgenauigkeit: 200mA und über Strecken: 0.05%RG (Klasse 0,05); 0.1%RG (Klasse 0,1);

50mA und unterhalb der Strecken: 0.1%RG (Klasse 0,1);

Leistungsabgabe

Leistungsabgabestabilität: 0.01%/2min (Klasse 0,5), 0.02%/2min (Klasse 0,1);

Aktive, reagierende Leistungsmessungsgenauigkeit: 0.05%RG (Klasse 0,5), 0.1%RG (Klasse 0,1);

Phasenwinkelertrag

ErtragEinstellbereich: 0°~360°;

Ertraganpassungsentschließung: 10°, 1°, 0.1° oder 0.01°.

Entschließung: 0.01°;

Genauigkeit: 0.05°.

Energiefaktorertrag

Einstellbereich: -1 | 0 | +1;

Maßentschließung: 0,0001;

Genauigkeit: 0,0005;

Frequenzausgang

Einstellbereich: 40Hz ~70Hz;

Ertraganpassungsentschließung: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz für Wahl;

Entschließung: 0.001Hz;

Genauigkeit: 0,001 Hz;

Harmonische Einrichtung

Harmonischer Auftrag: 2. ~63rd;

Harmonischer Umfang: 0~40%;

Harmonischer Winkel: 0°~359.99°;

Harmonischer Einrichtungsfehler: 2. ~31st: ≤±0.1%; 32. ~63rd≤±0.2%;

Gleichspannungsertrag

Strecke (4 Linien): 100mV, 300 Millivolt, 1V, 5V, 20V, 100V, 300V, 1000V;

Einstellbereich: (0~120) %RG; 1000V: (0~110) %RG;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabilität: 0.005%/1min (Klasse 0,05), 0.01%/1min (Klasse 0,1);

Kräuselungsumfang: ≤1%RG (Nicht-kapazitive Last);

Ertraglast: 20V und über Strecken: ≥10mA; 5V und unterhalb der Strecken: ≥25mA;

Genauigkeit: 0.05%RG (Klasse 0,05), 0.1%RG (Klasse 0,1);

Stromabgabe DCs

Strecke: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Einstellbereich: (0~120) %RG;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1)

Kräuselungsumfang: ≤1%RG;

Ertraglast: 25A: 25VA, anderes Strecken ≥ 2V; 300mA und unterhalb der Strecken ≥25V;

Genauigkeit: 10mA und über Strecken: 0.05%RG (Klasse 0,05), 0.1%RG (Klasse 0,1);

1mA, Strecke 3mA: 0.1%RG;

Energiefehlermaß

Grundlegende Fehlergrenze der aktiven Energie:

±0.05%RD (Spannung 15V~660V, gegenwärtiges 0.05A~36A, PF≥0.5);

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Grundlegende Fehlergrenze der Blindenergie:

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.05A~36A, PF≥0.5);

±0.2%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Allgemeine Parameter

Stromversorgung: 90~265VAC/DC

Frequenz: 50Hz~60Hz

Verbrauch: 50VA~1000VA

Umweltzustand: 20℃~30℃, Verwandter humidity≤85%

Speicherumwelt: -20℃~50℃

Größe: 600mm (L) × 440mm (W) × 176mm (H)

Gewicht: 28Kg
